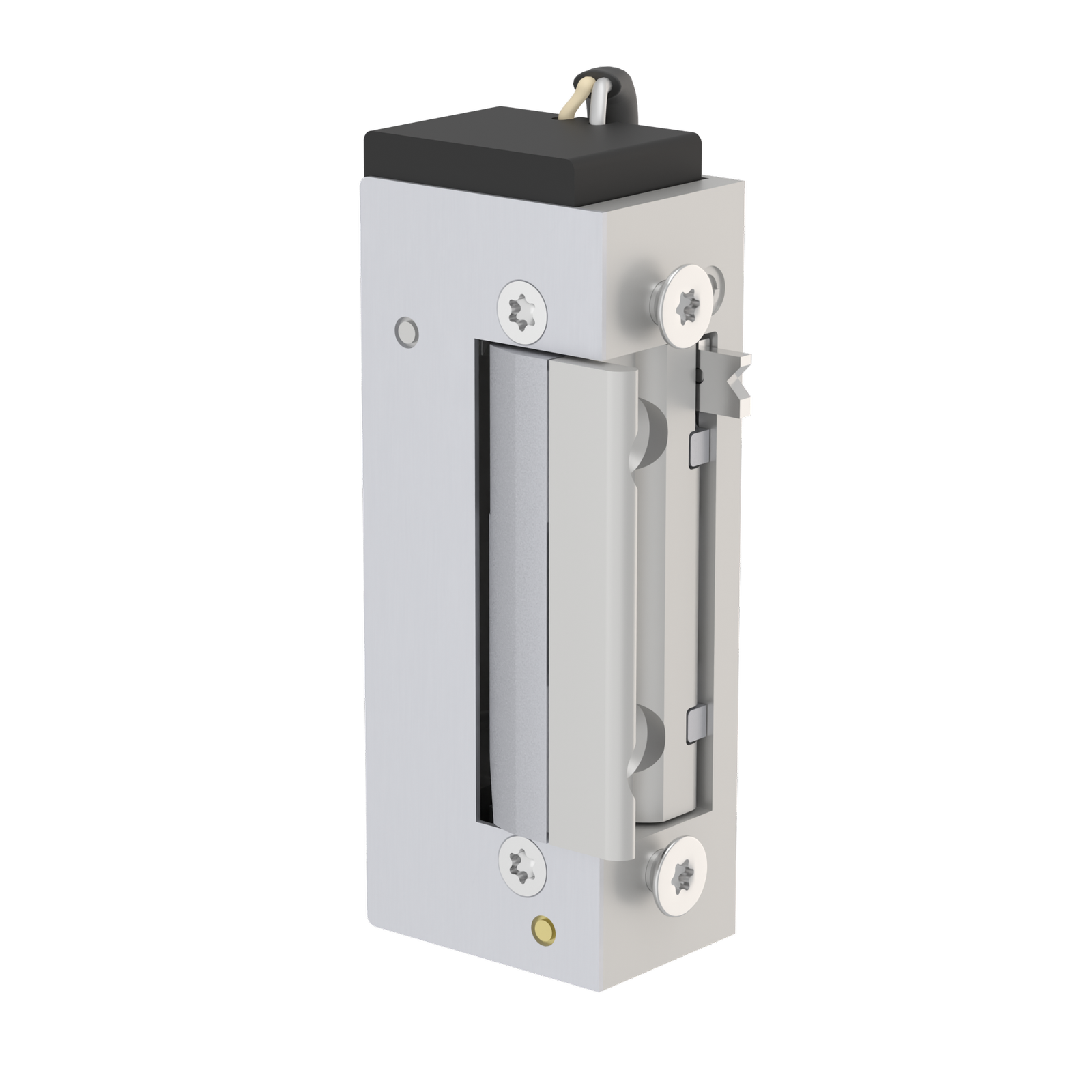

3EW1Z10 Produktserien 3 Elektronischer Türöffner IP68 8-30V AC/DC 5.800N Arbeitsstrom mit mechanischer Entriegelung
Technische Daten
| Funktion | Arbeitsstrom mit mechanischer Entriegelung |
| Betrieb | Fail-secure |
| Aufbruchfestigkeit | 5.800 N |
| Dauerbelastbarkeit (Zyklen) | 200.000 |
| Betriebstemperatur | -25ºC − +70ºC |
| Geräuschpegel AC (in 50 cm Entfernung) | 69 dBA |
| Geräuschpegel DC (in 50 cm Entfernung) | 5 dBA |
| Fallenfederkraft | 17-18 N |
| Öffnungsrichtung der Tür (Din 107) | DIN R / DIN L |
| Vertikaler und horizontaler Einbau | Ja |
| Befestigungsabstand | 52,5 mm |
| Höhe (Z) | 75 mm |
| Breite (X) | 20,1 mm |
| Tiefe (Y) | 32 mm |
| Fallentyp | Verstellbar |
| Falle radian | Extern |
| Fallenbewegung | 34º |
| Eingriffstiefe Falle | 6,7 mm |
| Verstellbereich Falle | 3 mm |
| Geeignet für Einsatz im Außenbereich | IP68 |
Produkt-Zertifikate
| Verordnung | (UE) 305/2011 |
| Norm | EN 14846:2008 |
| Richtlinie (EMC) | 2014/30/UE |
| RoHS-Richtlinie | 2011/65/UE |
| REACH-Verordnung | 1907/2006 |
Patente
Anschlußplan
Elektrische Daten (bei 20°C)
| Spule | Z |
| Nennspannung | 8-30V AC/DC |
| Nennwiderstand | 8 Ω |
| Dauerbetrieb (%ED) | 100% ED |
| Überspannungsableiter (TVS) | Ja |
| PCB-Firmware-Version | std-z_V.1.1.0 |
| PCB Hardware-Version | PCBA0000101 |
Stromaufnahme Tabelle des Verhältnisses zwischen Spannung (VIN), Stromaufnahme (A) und Vorlastkraft (N)
Wechselstrom (AC)
| Vin (AC) |
|
| |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | — | — | — | — | — | ||||||||||||
| 8 | 0,9 | 0,39 | 150 | 200 | 0,24 | ||||||||||||
| 9 | — | — | — | — | — | ||||||||||||
| 10 | — | — | — | — | — | ||||||||||||
| 12 | 1,02 | 0,44 | 650 | 650 | 0,24 | ||||||||||||
| 14 | — | — | — | — | — | ||||||||||||
| 16 | — | — | — | — | — | ||||||||||||
| 22 | — | — | — | — | — | ||||||||||||
| 24 | 0,82 | 0,35 | 650 | 650 | 0,13 | ||||||||||||
| 28 | — | — | — | — | — | ||||||||||||
| 30 | 1,28 | 0,5 | 650 | 650 | 0,13 | ||||||||||||
Gleichstrom (DC)
| Vin (DC) |
|
| |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | — | — | — | — | — | ||||||||||||
| 8 | 0,76 | 0,35 | 300 | 150 | 0,19 | ||||||||||||
| 9 | — | — | — | — | — | ||||||||||||
| 10 | — | — | — | — | — | ||||||||||||
| 12 | 0,98 | 0,41 | 650 | 450 | 0,17 | ||||||||||||
| 14 | — | — | — | — | — | ||||||||||||
| 16 | — | — | — | — | — | ||||||||||||
| 22 | — | — | — | — | — | ||||||||||||
| 24 | 1,1 | 0,19 | 650 | 450 | 0,08 | ||||||||||||
| 28 | — | — | — | — | — | ||||||||||||
| 30 | 1,34 | 0,19 | 650 | 500 | 0,08 | ||||||||||||
1 C0: Stromaufnahme in der Spitze. 2 C1: Anfangsstromaufnahme. 3 C2: Dauerbetrieb-Stromaufnahme. 4,5 Vorlastkraft in Newton (N) DIN L, DIN R (Der Türöffner entriegelt unter Vorlast in weniger als 1 Sekunde.).
Die Tabelle zeigt die Prüfwerte bei 20 °C; jede Abweichung beeinflusst sowohl den Stromverbrauch als auch die Haltekraft des elektrischen Türöffners. Verbrauchsabweichung von ±7% aufgrund der ohmschen Toleranz der Spule.
