GTIN: 84319221288935U8X30

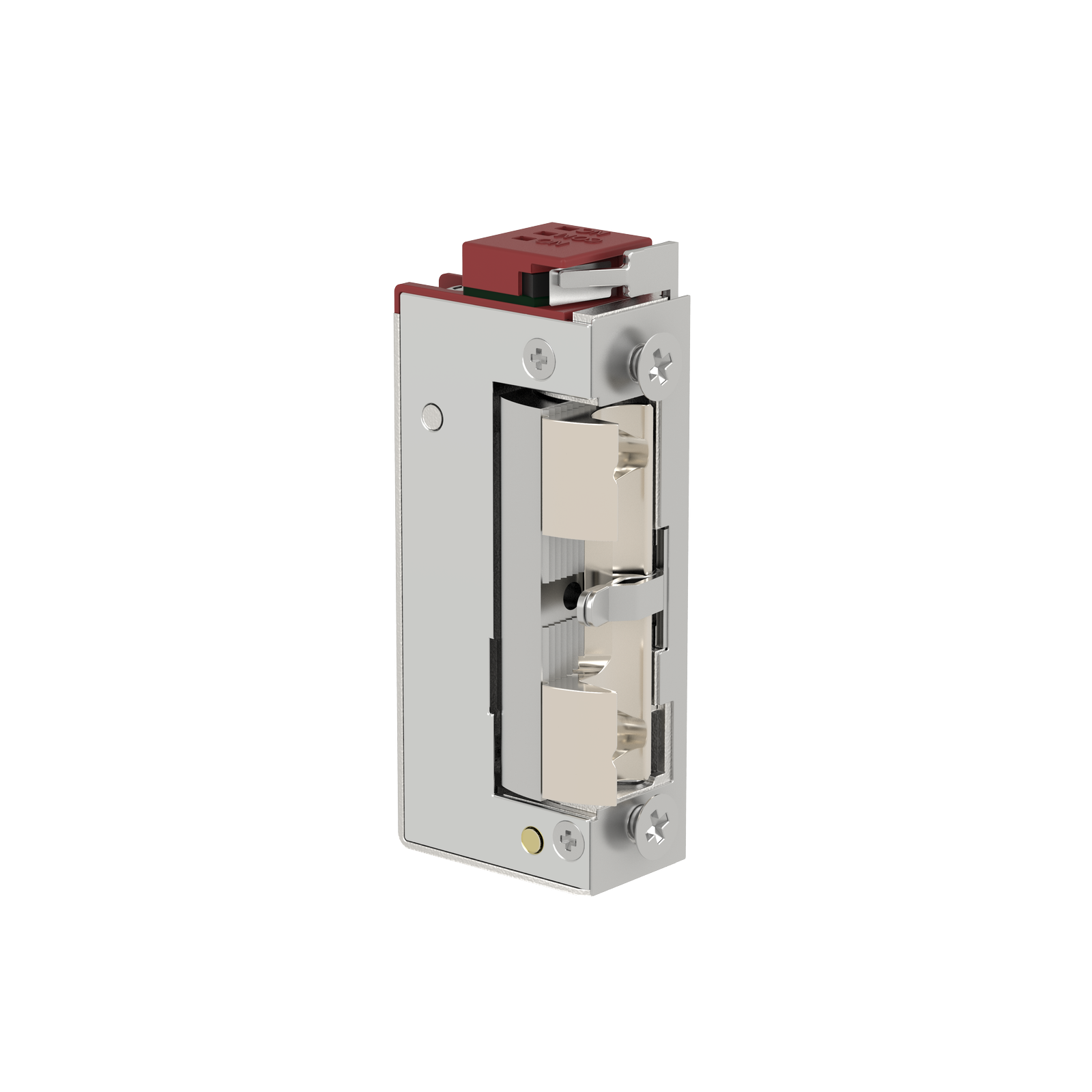

5U8X30 Produktserien 5 Elektrischer Türöffner 10-24V AC/DC 5.800N Ruhestrom mit Rückmeldekontakt
Technische Daten
| Funktion | Ruhestrom mit Rückmeldekontakt |
| Betrieb | Fail-safe |
| Aufbruchfestigkeit | 5.800 N |
| Dauerbelastbarkeit (Zyklen) | 200.000 |
| Betriebstemperatur | -25ºC − +70ºC |
| Geräuschpegel AC (in 50 cm Entfernung) | 69 dBA |
| Geräuschpegel DC (in 50 cm Entfernung) | 5 dBA |
| Fallenfederkraft | 40-44 N |
| Öffnungsrichtung der Tür (Din 107) | DIN R / DIN L |
| Vertikaler und horizontaler Einbau | Ja |
| Befestigungsabstand | 52,3 mm |
| Höhe (Z) | 71,5 mm |
| Breite (X) | 16 mm |
| Tiefe (Y) | 28,3 mm |
| Fallentyp | Verstellbar |
| Falle radian | Intern |
| Fallenbewegung | 25º |
| Eingriffstiefe Falle | 5,3 mm |
| Verstellbereich Falle | 2 mm |
Produkt-Zertifikate
| Verordnung | (UE) 305/2011 |
| Norm | EN 14846:2008 |
| Richtlinie (EMC) | 2014/30/UE |
| RoHS-Richtlinie | 2011/65/UE |
| REACH-Verordnung | 1907/2006 |
Anschlußplan
Elektrische Daten (bei 20°C)
| Spule | X |
| Nennspannung | 10-24V AC/DC |
| Nennwiderstand | 42 Ω |
| Dauerbetrieb (%ED) | 100%ED(10-12V AC/DC) / <1min (>12V AC/DC) |
| Überspannungsableiter (TVS) | Ja |
| PCB Hardware-Version | PCBA0000001 |
Stromaufnahme Tabelle des Verhältnisses zwischen Spannung (VIN), Stromaufnahme (A) und Vorlastkraft (N)
Wechselstrom (AC)
| Vin (AC) |
|
| |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | — | — | — | — | — | ||||||||||||
| 8 | — | — | — | — | — | ||||||||||||
| 9 | — | — | — | — | — | ||||||||||||
| 10 | 0,18 | 0,18 | — | — | 0,18 | ||||||||||||
| 12 | 0,21 | 0,21 | — | — | 0,21 | ||||||||||||
| 14 | — | — | — | — | — | ||||||||||||
| 16 | — | — | — | — | — | ||||||||||||
| 22 | — | — | — | — | — | ||||||||||||
| 24 | 0,46 | 0,46 | — | — | 0,46 | ||||||||||||
| 28 | — | — | — | — | — | ||||||||||||
| 30 | — | — | — | — | — | ||||||||||||
Gleichstrom (DC)
| Vin (DC) |
|
| |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | — | — | — | — | — | ||||||||||||
| 8 | — | — | — | — | — | ||||||||||||
| 9 | — | — | — | — | — | ||||||||||||
| 10 | 0,22 | 0,22 | — | — | 0,22 | ||||||||||||
| 12 | 0,26 | 0,26 | — | — | 0,26 | ||||||||||||
| 14 | — | — | — | — | — | ||||||||||||
| 16 | — | — | — | — | — | ||||||||||||
| 22 | — | — | — | — | — | ||||||||||||
| 24 | 0,51 | 0,51 | — | — | 0,51 | ||||||||||||
| 28 | — | — | — | — | — | ||||||||||||
| 30 | — | — | — | — | — | ||||||||||||
1 C0: Stromaufnahme in der Spitze. 2 C1: Anfangsstromaufnahme. 3 C2: Dauerbetrieb-Stromaufnahme. 4,5 Vorlastkraft in Newton (N) DIN L, DIN R (Der Türöffner entriegelt unter Vorlast in weniger als 1 Sekunde.).
Die Tabelle zeigt die Prüfwerte bei 20 °C; jede Abweichung beeinflusst sowohl den Stromverbrauch als auch die Haltekraft des elektrischen Türöffners. Verbrauchsabweichung von ±7% aufgrund der ohmschen Toleranz der Spule.
