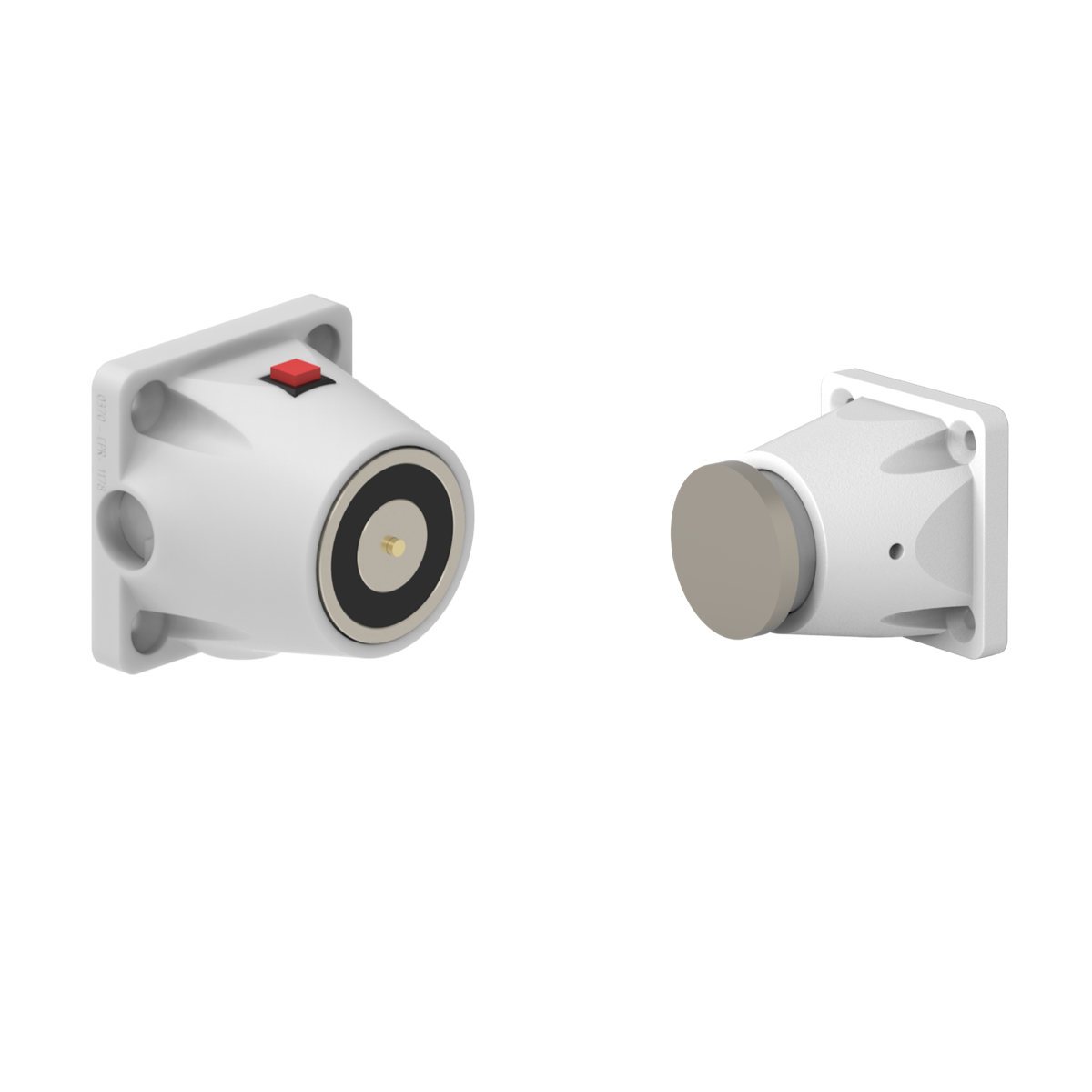

DHULWWC8 Produktserien DH Elektromagnetisches Schloss unterputz- und/oder aufputzmontage 600N 12V/24V DC Weiß mit C8-Gegenplatte

PDF herunterladen

Technische Daten

Schließkraft600 N
EinbauartUnterputz- und/oder Aufputzmontage
FarbeWeiß
Farbe GegenplatteWeiß
Geeignet für Feuer-/RauchschutztürenFeuer/Rauch
MaßeBlockGegenplatte
Höhe (Z)80 mm80 mm
Breite (X)80 mm80 mm
Tiefe (Y)66 mm90 mm

Produkt-Zertifikate

Verordnung(UE) 305/2011
NormEN 1155:1997 + A1:2002 + A2:2006
CPR-Zertifikat0370-CPR-1178
MPA-KennungAPPLUS 0370
Klassifizierung
387113
Richtlinie (EMC)2014/30/UE
RoHS-Richtlinie2011/65/UE
REACH-Verordnung1907/2006

Kompatible Produkte

DHE01, DHE02, DHF02, DHF30, DHF40, DHF20, DHF22, C1, C2, C6, C7, C8

Elektrische Daten (bei 20°C)

Nennspannung12V/24V DC
SpuleW
Dauerbetrieb (%ED)100% ED
AnschlußtypSteckdosenleiste
Nenn-Betriebsspannungstoleranz+/- 10%
Leistung2,4 W

Anschlußplan

Anschlußplan DHULWWC8

Stromaufnahme Verhältnis zwischen Spannung (Vin) und Stromaufnahme (A)

Gleichstrom (DC)

Vin (DC)

Anfang

C1(A)1

Dauerbetrieb

C2(A)2
120,20,2
240,10,1
1 C1: Anfangsstromaufnahme. 2 C2: Dauerbetrieb-Stromaufnahme.
