TEV2L

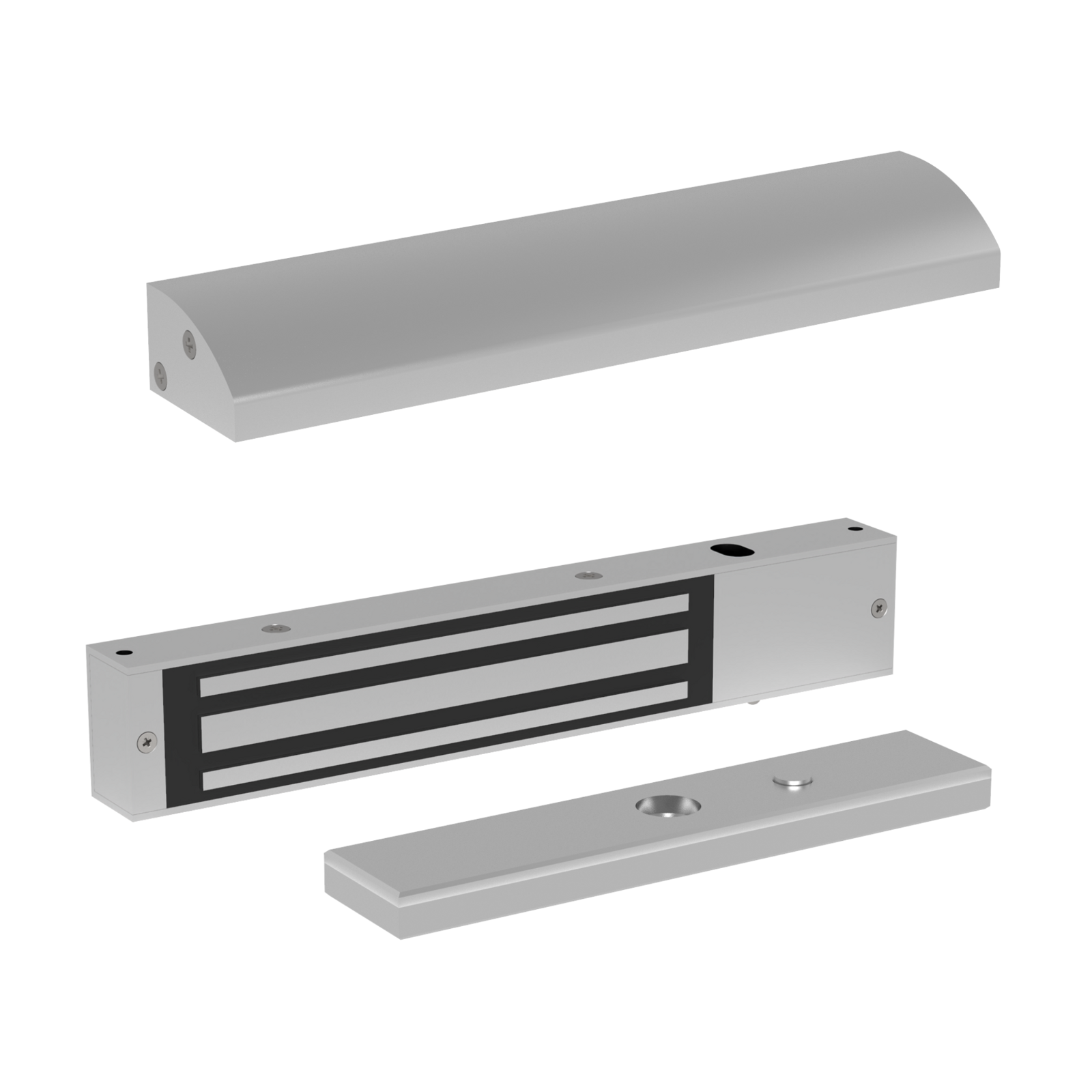

TEV2L Produktserien TE Elektromagnetisches Schloss 2000N 12/24V DC zertifiziert nach EN 13637 für Serie TE mit L-Halterung
Technische Daten
| Schließkraft | 2.000 N |
| Einbauart | Aufputzmontage |
| LED | Ja |
| Status der Tür | Ja |
| Maße | Block | Gegenplatte |
| Höhe (Z) | 43 mm | 13 mm |
| Breite (X) | 250 mm | 185 mm |
| Tiefe (Y) | 27 mm | 38 mm |
Produkt-Zertifikate
| Norm | EN 13637 |
| Richtlinie (EMC) | 2014/30/UE |
| RoHS-Richtlinie | 2011/65/UE |
| REACH-Verordnung | 1907/2006 |
Kompatible Produkte
| TE1A011, TE1A012, TE1A013, TE1A014, TE1A015, TE1A01A, TE1A01B, TE1A021, TE1A022, TE1A023, TE1A024, TE1A025, TE1A02A, TE1A02B, TE1A111, TE1A112, TE1A113, TE1A114, TE1A115, TE1A11A, TE1A11B, TE1A121, TE1A122, TE1A123, TE1A124, TE1A125, TE1A12A, TE1A12B, TE1B011, TE1B012, TE1B013, TE1B014, TE1B015, TE1B01A, TE1B01B, TE1B021, TE1B022, TE1B023, TE1B024, TE1B025, TE1B02A, TE1B02B, TE1B111, TE1B112, TE1B113, TE1B114, TE1B115, TE1B11A, TE1B11B, TE1B121, TE1B122, TE1B123, TE1B124, TE1B125, TE1B12A, TE1B12B, TE2A011, TE2A012, TE2A013, TE2A014, TE2A015, TE2A01A, TE2A01B, TE2A021, TE2A022, TE2A023, TE2A024, TE2A025, TE2A02A, TE2A02B, TE2A111, TE2A112, TE2A113, TE2A114, TE2A115, TE2A11A, TE2A11B, TE2A121, TE2A122, TE2A123, TE2A124, TE2A125, TE2A12A, TE2A12B, TE2B011, TE2B012, TE2B013, TE2B014, TE2B015, TE2B01B, TE2B021, TE2B022, TE2B023, TE2B024, TE2B025, TE2B02A, TE2B02B, TE2B111, TE2B112, TE2B113, TE2B114, TE2B115, TE2B11B, TE2B121, TE2B122, TE2B123, TE2B124, TE2B125, TE2B12A, TE2B12B |
Elektrische Daten (bei 20°C)
| Nennspannung | 12/24V DC |
| Spule | W |
| Dauerbetrieb (%ED) | 100% ED |
| Anschlußtyp | Jumper |
Anschlußplan
Stromaufnahme Verhältnis zwischen Spannung (Vin) und Stromaufnahme (A)
Gleichstrom (DC)
| Vin (DC) |
| ||
|---|---|---|---|
| 12 | 0,5 | ||
| 24 | 0,25 |
1 C2: Dauerbetrieb-Stromaufnahme.
