GTIN: 84319221539498EMV61

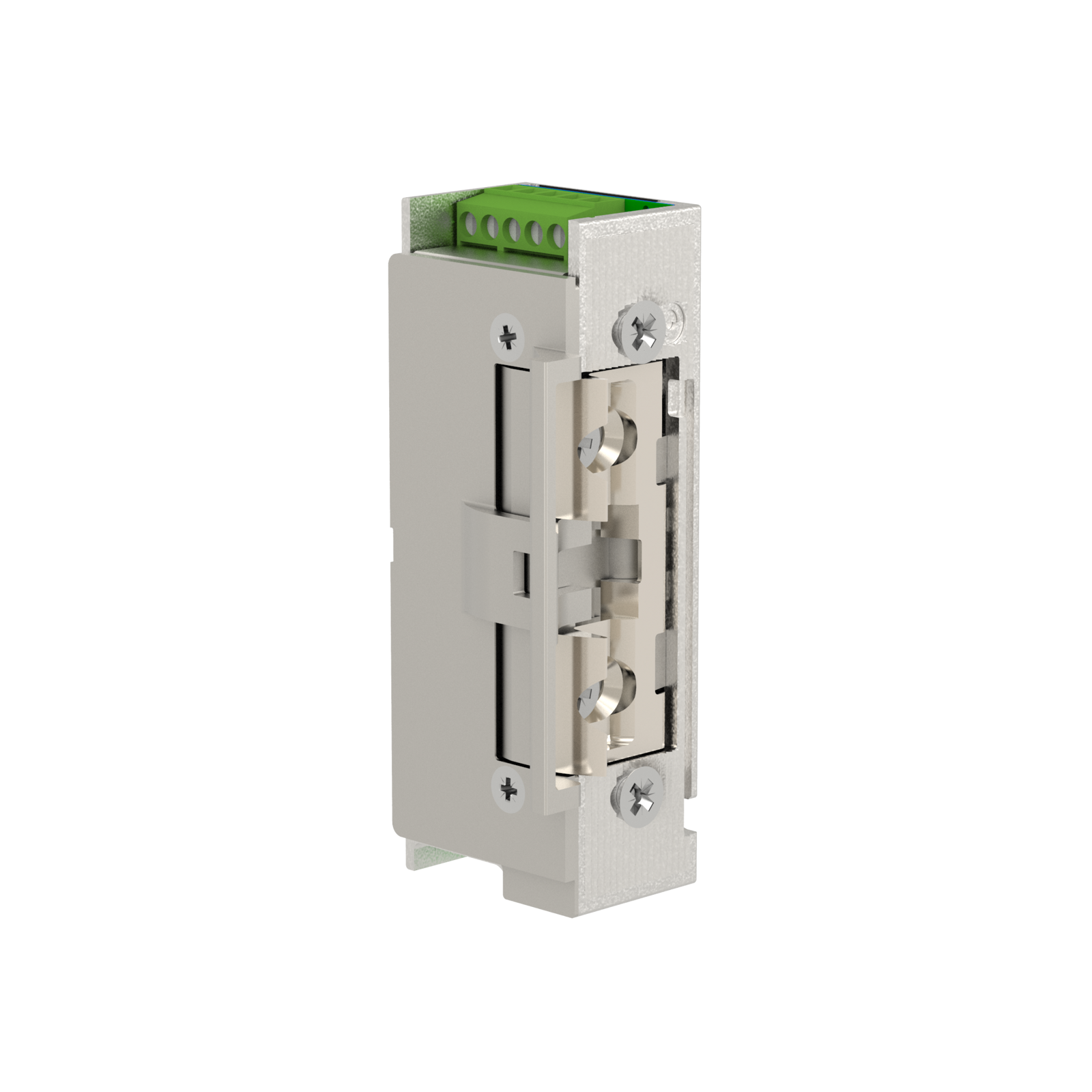

8EMV61 Serie 8 Cerradero Electrónico 10-30V AC/DC 6000N Estándar automático monitorizado
Características Técnicas
| Función | Estándar automático monitorizado |
| Funcionamiento | Fail-secure |
| Resistencia de cierre | 6000 N |
| Durabilidad garantizada (Ciclos) | 200.000 |
| Temperatura de uso | -25ºC − +70ºC |
| Nivel de sonido AC (a 50 cm) | 69 dBA |
| Nivel de sonido DC (a 50 cm) | 5 dBA |
| Fuerza del muelle del pestillo | 17-18 N |
| Sentido apertura puerta (DIN 107) | DIN R / DIN L |
| Instalación en vertical y horizontal | Sí |
| Distancia entre tornillos de fijación del cerradero | 52,5 mm |
| Alto (Z) | 78 mm |
| Ancho (X) | 21,6 mm |
| Profundo (Y) | 28,5 mm |
| Pestillo | Ajustable |
| Pestillo radian | Externo |
| Giro del pestillo | 34º |
| Profundidad pestillo | 6,2 mm |
| Ajuste de pestillo | 3 mm |
Certificados de producto
| Reglamento | (UE) 305/2011 |
| Normativa | EN 14846:2008 |
| Directiva (CEM) | 2014/30/UE |
| Directiva RoHS | 2011/65/UE |
| Reglamento REACH | 1907/2006 |
Conexionado
Características Eléctricas (a 20°C)
| Solenoide | V |
| Tensión nominal | 10-30V AC/DC |
| Resistencia nominal | 8 Ω |
| Funcionamiento continuo (%ED) | 100% ED |
| Protector de sobretensión (TVS) | Sí |
| Versión firmware PCB | std-v_V.1.1.0 |
| Versión hardware PCB | 00H190008 |
Consumo Tabla de Relación entre Tensión (Vin), Consumo (A) y Fuerza de Precarga (N)
Corriente Alterna (CA)
| Vin (AC) |
|
| |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | — | — | — | — | — | ||||||||||||
| 8 | — | — | — | — | — | ||||||||||||
| 9 | — | — | — | — | — | ||||||||||||
| 10 | 1,22 | 0,54 | 650 | 650 | 0,28 | ||||||||||||
| 12 | 1,23 | 0,53 | 650 | 650 | 0,25 | ||||||||||||
| 14 | — | — | — | — | — | ||||||||||||
| 16 | — | — | — | — | — | ||||||||||||
| 22 | — | — | — | — | — | ||||||||||||
| 24 | 1,12 | 0,48 | 650 | 650 | 0,11 | ||||||||||||
| 28 | — | — | — | — | — | ||||||||||||
| 30 | 1,9 | 0,77 | 650 | 650 | 0,09 | ||||||||||||
Corriente Continua (CC)
| Vin (DC) |
|
| |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | — | — | — | — | — | ||||||||||||
| 8 | — | — | — | — | — | ||||||||||||
| 9 | — | — | — | — | — | ||||||||||||
| 10 | 0,97 | 0,49 | 650 | 650 | 0,14 | ||||||||||||
| 12 | 1,1 | 0,55 | 650 | 650 | 0,12 | ||||||||||||
| 14 | — | — | — | — | — | ||||||||||||
| 16 | — | — | — | — | — | ||||||||||||
| 22 | — | — | — | — | — | ||||||||||||
| 24 | 1,24 | 0,25 | 650 | 650 | 0,06 | ||||||||||||
| 28 | — | — | — | — | — | ||||||||||||
| 30 | 1,43 | 0,21 | 650 | 650 | 0,05 | ||||||||||||
1 C0: Corriente pico. 2 C1: Consumo inicial. 3 C2: Consumo mantenimiento. 4,5 Fuerza de precarga en Newtons (N) DIN L, DIN R (El cerradero procesa la apertura con precarga en menos de 1 segundo).
La tabla muestra los valores de ensayo a una temperatura de 20°C; cualquier variación en esta condición afectará tanto el consumo eléctrico como la fuerza de retención del cerradero eléctrico. Desviación consumo por tolerancia óhmica bobina ±7%.
