Serie TE
TEV5L

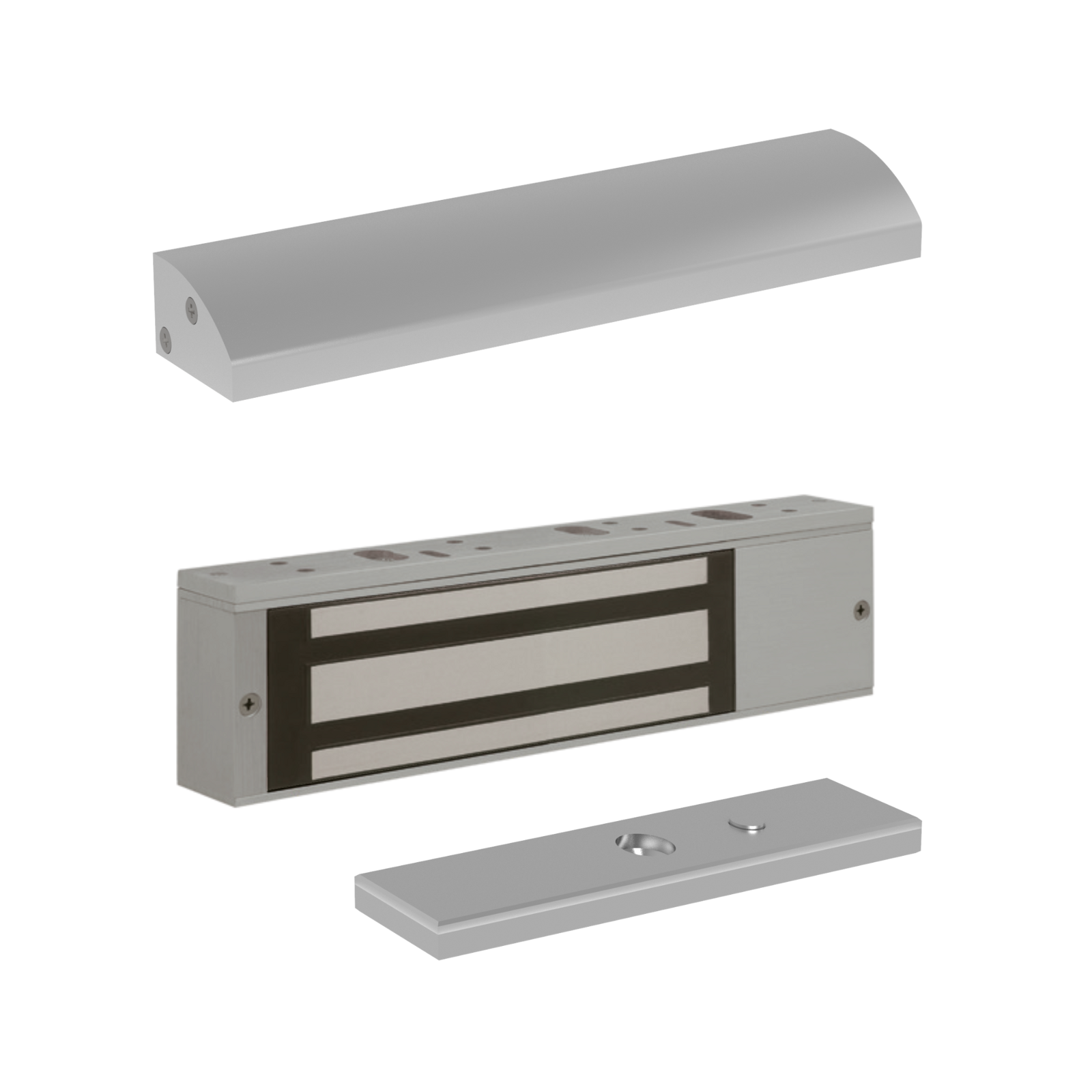

TEV5L Serie TE Serratura elettromagnetica 5000N 12/24V DC certificata EN 13637 per Serie TE con staffa a L
Caratteristiche tecniche
| Forza di chiusura | 5000 N |
| Tipo di montaggio | Montaggio superficiale |
| LED | Sì |
| Stato della porta | Sì |
| Dimensioni | Blocco | Contropiastra |
| Altezza (Z) | 67 mm | 15 mm |
| Larghezza (X) | 266 mm | 185 mm |
| Profondità (Y) | 40 mm | 61 mm |
Certificati di prodotto
| Normativa | EN 13637 |
| Direttiva (EMC) | 2014/30/UE |
| Direttiva RoHS | 2011/65/UE |
| Regolamento REACH | 1907/2006 |
Prodotti Compatibili
| TE1A011, TE1A012, TE1A013, TE1A014, TE1A015, TE1A01A, TE1A01B, TE1A021, TE1A022, TE1A023, TE1A024, TE1A025, TE1A02A, TE1A02B, TE1A111, TE1A112, TE1A113, TE1A114, TE1A115, TE1A11A, TE1A11B, TE1A121, TE1A122, TE1A123, TE1A124, TE1A125, TE1A12A, TE1A12B, TE1B011, TE1B012, TE1B013, TE1B014, TE1B015, TE1B01A, TE1B01B, TE1B021, TE1B022, TE1B023, TE1B024, TE1B025, TE1B02A, TE1B02B, TE1B111, TE1B112, TE1B113, TE1B114, TE1B115, TE1B11A, TE1B11B, TE1B121, TE1B122, TE1B123, TE1B124, TE1B125, TE1B12A, TE1B12B, TE2A011, TE2A012, TE2A013, TE2A014, TE2A015, TE2A01A, TE2A01B, TE2A021, TE2A022, TE2A023, TE2A024, TE2A025, TE2A02A, TE2A02B, TE2A111, TE2A112, TE2A113, TE2A114, TE2A115, TE2A11A, TE2A11B, TE2A121, TE2A122, TE2A123, TE2A124, TE2A125, TE2A12A, TE2A12B, TE2B011, TE2B012, TE2B013, TE2B014, TE2B015, TE2B01B, TE2B021, TE2B022, TE2B023, TE2B024, TE2B025, TE2B02A, TE2B02B, TE2B111, TE2B112, TE2B113, TE2B114, TE2B115, TE2B11B, TE2B121, TE2B122, TE2B123, TE2B124, TE2B125, TE2B12A, TE2B12B |
Caratteristiche elettriche (a 20ºC)
| Tensione nominale | 12/24V DC |
| Solenoide | W |
| Funzionamento continuo (%ED) | 100% ED |
| Tipo di connessione | Jumper |
Connessione
Consumo Tabella delle relazioni tra tensione (Vin) e consumo (A)
Corrente continua (DC)
| Vin (DC) |
| ||
|---|---|---|---|
| 12 | 0,5 | ||
| 24 | 0,25 |
1 C2: Consumo di manutenzione.
