ME300EV50E3S

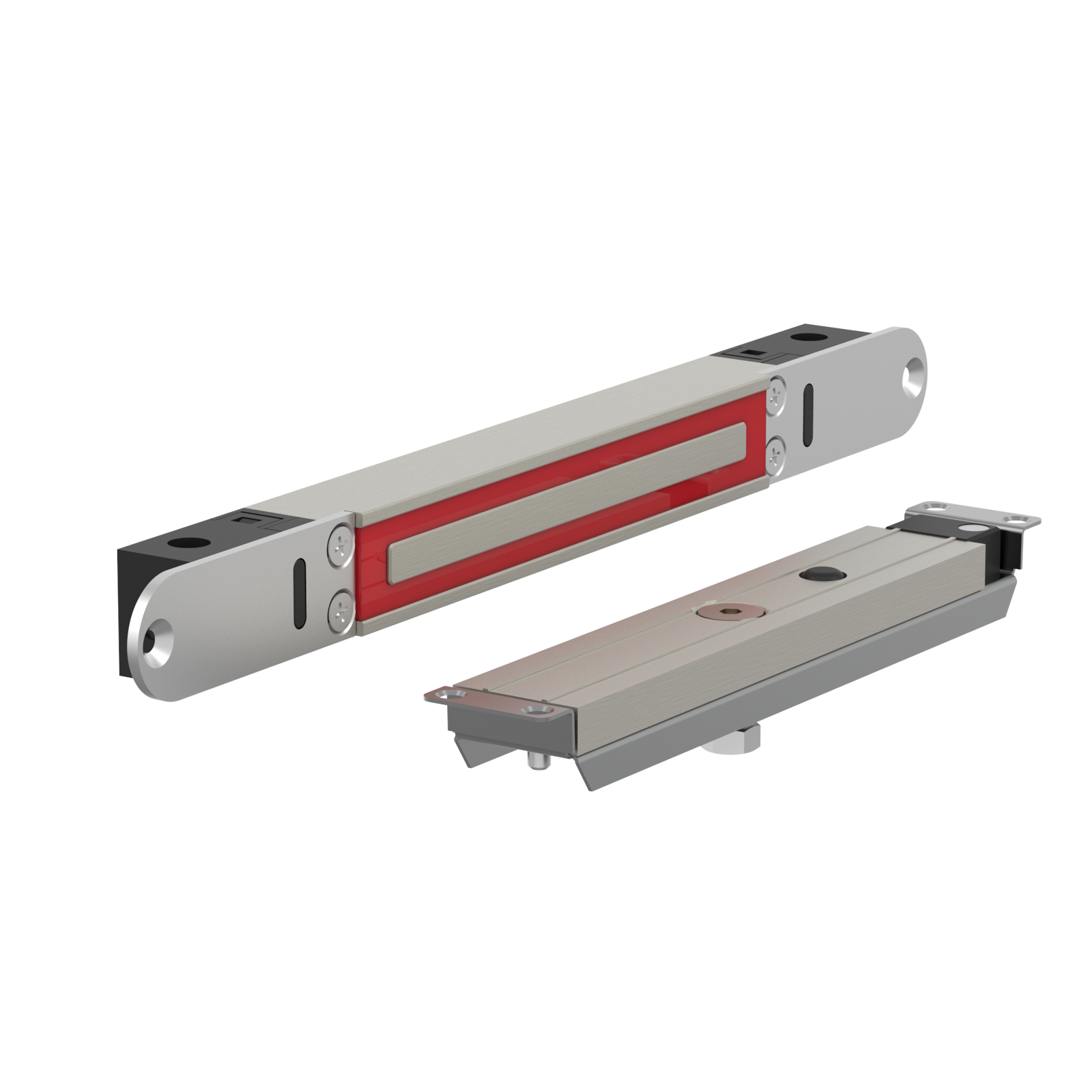

ME300EV50E3S Produktserien M Elektromagnetisches schloss unterputzmontage 2.800N 10-30V DC mit Verriegelungsstatus + LED + türstatus mit Gegenplatte MEE3S
Technische Daten
| Schließkraft | 2.800 N |
| Einbauart | Unterputzmontage |
| Farbe | Inox |
| LED | Ja |
| Status der Tür | Ja |
| Verriegelungsstatus | Ja |
| Maße | Block | Gegenplatte |
| Höhe (Z) | 30 mm | 12 mm |
| Breite (X) | 345 mm | 185 mm |
| Tiefe (Y) | 26,4 mm | 35 mm |
Patente
Kompatible Produkte
| MEE3S |
Elektrische Daten (bei 20°C)
| Nennspannung | 10-30V DC |
| Spule | V |
| Dauerbetrieb (%ED) | 100% ED |
| Anschlußtyp | Steckdosenleiste |
| Maximale Leistung | 10 W |
| Maximalstrom Verriegelungsstatus [OUT1] | 0,12 A |
| Maximalspannung Verriegelungsstatus [OUT1] | 30V DC |
| Maximalstrom Türstatus [OUT2] | 0,12 A |
| Maximalspannung Türstatus [OUT2] | 30V DC |
| Eingangsimpedanz freischalten [IN] | 4K7 Ω |
| Spannung des Entriegelungseingangs [IN] | 10-30V DC |
Anschlußplan
Stromaufnahme Verhältnis zwischen Spannung (Vin) und Stromaufnahme (A)
Gleichstrom (DC)
| Vin (DC) |
|
| ||||
|---|---|---|---|---|---|---|
| 10 | 0,66 | 0,66 | ||||
| 12 | 0,53 | 0,53 | ||||
| 24 | 0,26 | 0,26 | ||||
| 30 | 0,33 | 0,33 |
1 C1: Anfangsstromaufnahme. 2 C2: Dauerbetrieb-Stromaufnahme.
